Productdetails:
|
Name: | Q195 14" Low Carbon Galvanized Wire Wrapped Screen, Water Well Screen Tube | Diameter: | 14" |
---|---|---|---|
Application: | Deep Wells, For sand control in water well, Water Filtering Industry, dewatering screen, waste treatment, motor filter, pump filter | Technique: | v wire or wedge wire wrapped |
Length: | 2.95m, 5.85m | Advantage: | Rust resistant, smooth surface, Easy Installation, |
Surface: | Galvanized | Connection: | Welded rings/Plain beveled ends; Male/female threaded coupling: API STC, PT NPT, BSP, G; Flange ; Closed up, Open ends etc. |
Markeren: | 14 de duimdraad Verpakte Schermen,Q195 de Draad Verpakte Schermen,De gegalvaniseerde Schermen van de Waterput |

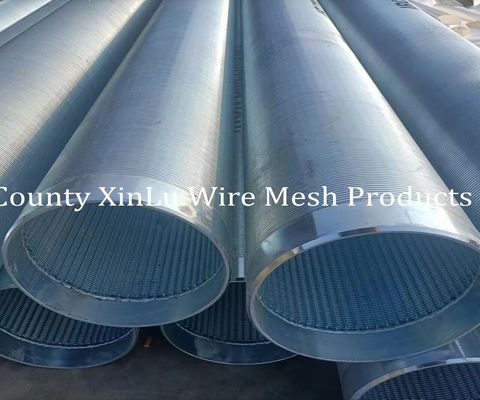

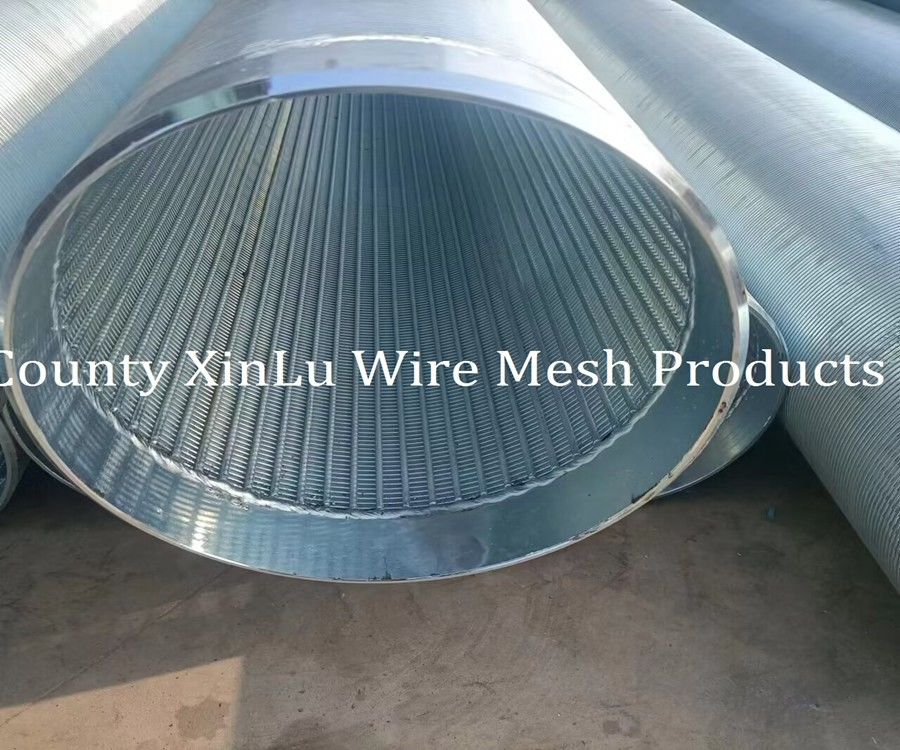

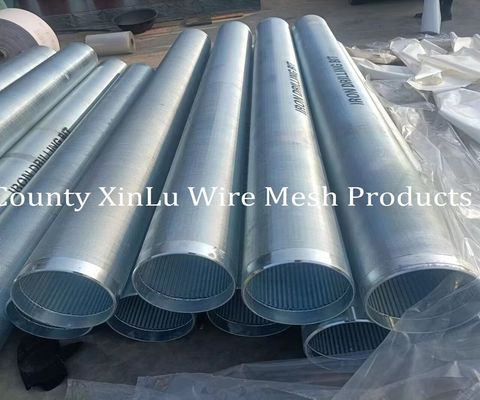

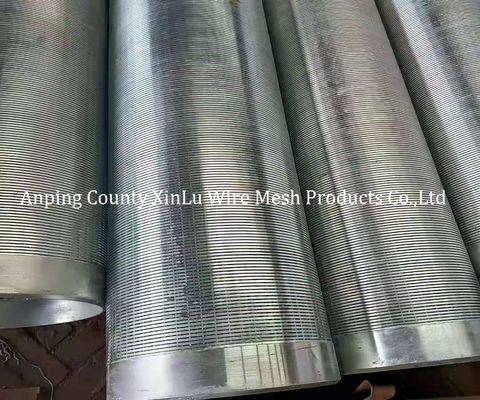

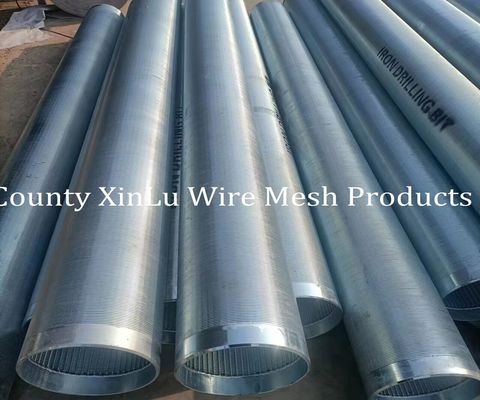

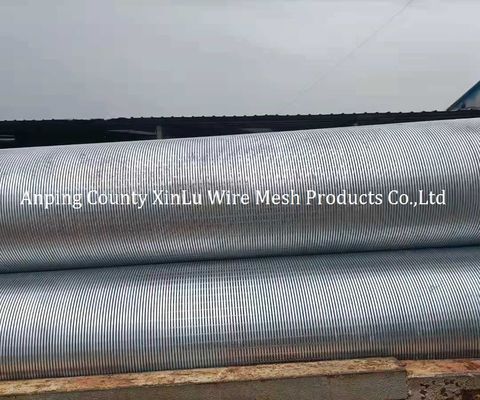

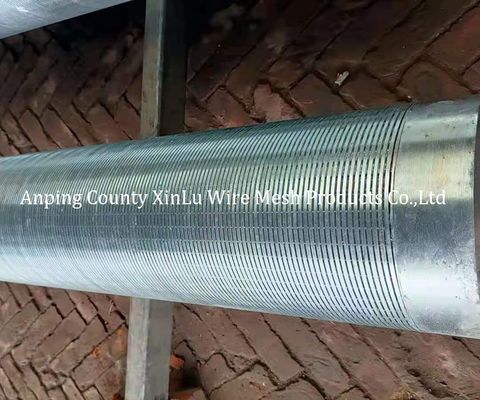

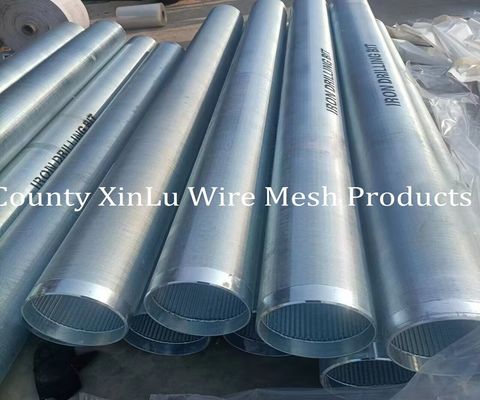

Q195 14" laagkoolstof gegalvaniseerd draad omwikkeld scherm, waterput scherm buis
Naam: Johnson scherm, Water draad scherm, Water goed scherm, Draad vervormd scherm,Wedge draad scherm, Johnson goed scherm, Johnson draad scherm, Johnson scherm buis, Johnson scherm buis,Johnsonfilterbuis, schermpijp,Schermbuis, Ontwatering put schermbuis, roestvrij staal zeefbuis, olieput scherm, wisselbaar filter element, Motor Filter, Pump Filter, roestvrij staal filter kaars, Kop zijdelingse pijp,splijtdraadfilter, perfect ronde scherm buis, Slotted buis, Wond scherm, Continuous slot scherm fitter, Sand controle scherm, Wedge draad scherm pijp, Rotary fitter trommel, Olie scherm.Waterdraad, wondscherm.
Specificatie | Beschrijving |
---|---|
Naam | Johnson-scherm, waterput-scherm, wigdraad-scherm en meer |
Materiaal | Gegalvaniseerd met een laag koolstofgehalte: Q195/Q235, roestvrij staal 205, 304, 316, 304L, 316L, 321 |
Buitendeurs (O.D.) | 3-1/2", 4-1/2", 6-5/8", 8-5/8", 9-5/8", 10-3/4", 12-3/4", en aanpasbaar |
Sluiting | 0.1 mm tot 1,5 mm, met een discrepantie van +/- 0,05 mm |
Lange | 50 mm tot 6000 mm, meestal 2950 mm of 5850 mm voor containers |
Beëindig verbinding | gesoldeerde ringen, plat geslepen uiteinden, gegraven koppelingen (API STC, PT NPT, BSP, G), flenzen, gesloten of open uiteinden |
Stroomtype | FOTI: externe omtrekdraad met interne steunstaven; FITO: omgekeerde draad met interne steunstaven of interne asdraad met externe steunstaven |
Specificatie van de V-draad omwikkelde schermpijpdraad
(INCH) |
Overdosis (MM) |
SLOT (MM) |
LANGTE (M) |
COLLAPSE KRAchtigheid (BAR) |
TENSILE Gewicht (ton) |
Wrap draad ((breedte*hoogte) (MM) |
RODS (MM) |
3 1/2 | 88.9 | 1.0 | 3 | > 22 | 10.2 | 2.2x3.0 | 3.8MM/22 |
4 1/2 | 114.3 | 1.0 | 3 | > 28 | 11.5 | 2.3x3.5 | 3.8MM/22 |
6-5/8 | 168.3 | 0.75 | 5.8 | > 40 | 12.8 | 2.5x4.0 | 3.8MM/32 |
6-5/8 | 168.3 | 1.0 | 5.8 | >33 | 12.8 | 2.3x3.5 | 3.8MM/32 |
6-5/8 | 168.3 | 0.63 | 5.8 | > 83 | 45 | 3.05x6.0 | 6.0MM/32 |
8-5/8 | 219.1 | 1.0 | 5.8 | > 34 | 21.9 | 2.5x4.0 | 3.8MM/48 |
8-5/8 | 219.1 | 1.0 | 5.8 | > 50 | 38.2 | 3.0x4.6 | 4.0MM/48 |
8-5/8 | 219.1 | 1.0 | 5.8 | > 60 | 46 | 3.05x6.0 | 5.0MM/48 |
10-3/4 | 273.1 | 0.75 | 5.8 | > 50 | 32.9 | 2.5x4.0 | 4.9MM/55 |
10-3/4 | 273.1 | 1.0 | 5.8 | > 60 | 39.5 | 3.0x4.6 | 4.9MM/55 |
10-3/4 | 273.1 | 1.0 | 5.8 | > 100 | 48 | 3.05x6.0 | 5.0MM/55 |
12-3/4 | 323.9 | 1.0 | 5.8 | > 120 | 37.2 | 3.0x4.6 | 4.0MM/50 |
14 | 355.6 | 1.0 | 3 | > 80 | 37.8 | 3.0x4.6 | 4.0MM/59 |
Profieldraad | ||||||||
Breedte ((mm) | 1.00 | 1.50 | 1.50 | 2.00 | 2.30 | 2.50 | 3.00 | 3.05 |
Hoogte ((mm) | 2.00 | 2.00 | 2.50 | 3.80 | 3.50 | 4.00 | 4.60 | 6.35 |
Ondersteuningsstaaf | ![]() Ronde |
|||||
Breedte ((mm) | 1.80 | 2.00 | 2.50 | 3.00 | 3.00 | Ø2,5-Ø6 mm |
Hoogte ((mm) | 2.50 | 3.00 | 4.00 | 4.60 | 6.00 | - Ik heb het niet. |
