Productdetails:
|
Naam: | DN 53 mm Long Neck Water Screen Nozzle,Johnson Wedge Draad Filter Nozzle | Materiaal: | SS304, 316L, 321, Duplex roestvrij staal, Hastelloy |
---|---|---|---|
Diameter: | 53 mm, of op maat | Eindverbinding: | met draad M32 en eindkap |
Sluiting: | 0.2 mm | Accessoires: | Eén mondstuk met een rubberen pak, hetzelfde materiaal en twee dunne moeren. |
Gebruikt: | Waterinvoerapparaat, waterdistributeur en hars trans | Wijndraad: | profieldraad: 1,5x2 mm, draad van steunL 1,8x2,5 mm |
Markeren: | 53mm de Pijp van de Wigdraad,0.2mm de Draadpijp van de Groefwig,Lange de Filterpijpen van het Halszand |

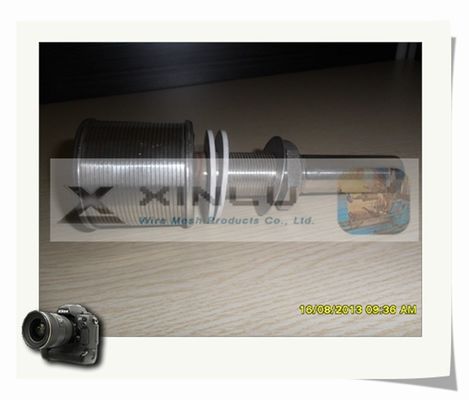

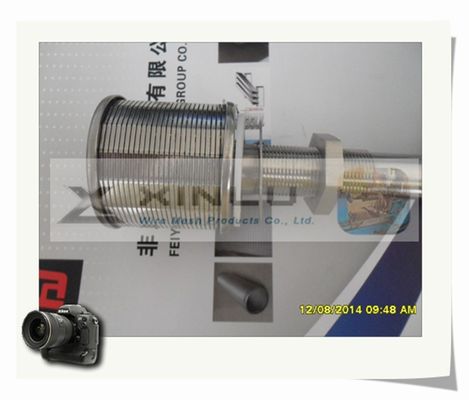

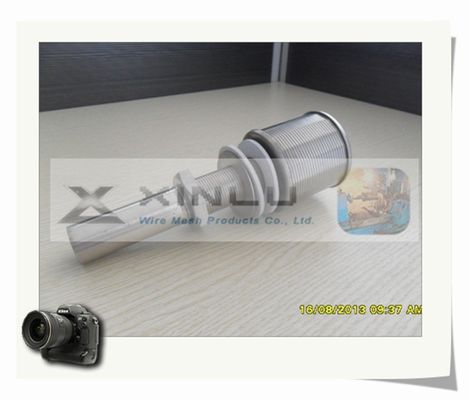

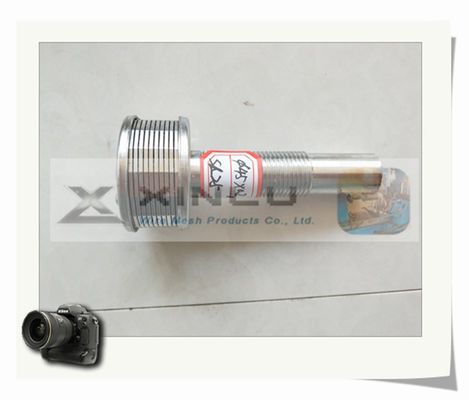

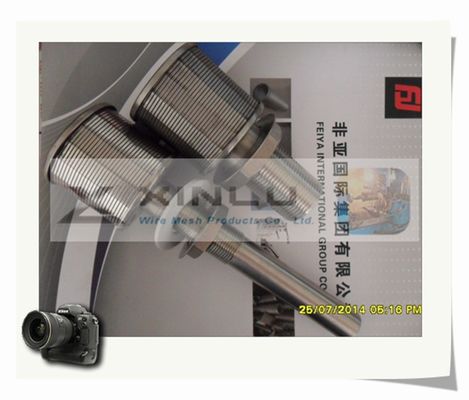

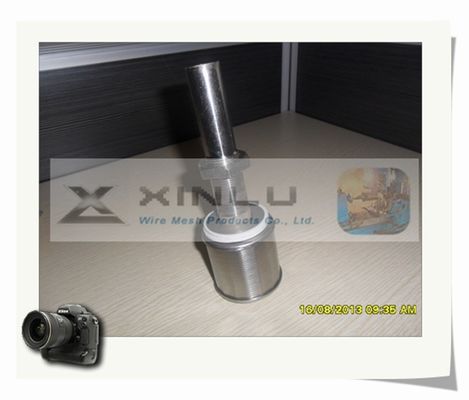

DN 53 mm Long Neck Water Filter Nozzle,Johnson Wedge Wire Screen Nozzle
Filterscherm van roestvrij staal, johnson-schermsproei, water- en gasfilterschermsproei, filterscherm van roestvrij staal, filterkaarzen van roestvrij staal, zijkanten van roestvrij staal,kantleidingen van wigdraad, wigdraadwiel, verwisselbaar filterelement,kop- en naaldzijden en naaldradiale naaldzijden, waterinvoerapparaat, waterverdeler, resign trans, enz.
Opmerking: alle lengte-eenheden zijn in millimeter.
Modeltype | Sluiting | Afmeting |
slot 0,2-0,25 mm open gebieden(mm2) |
||||
D | H | L1 | L | Gedrukt | |||
FY-XL-CB-45-A | 0.2-0.5 | 45 | 30 | Verkrijgbaar in klantontwerp | 180 | 25 | 330 |
FY-XL-CB-45-B | 0.2-0.5 | 45 | 35 | 150 | 25 | 330 | |
FY-XL-CB-45-C | 0.2-0.5 | 45 | 40 | 190 | 25 | 450 | |
FY-XL-CB-45-D | 0.2-0.5 | 45 | 40 | 160 | 25 | 400 | |
FY-XL-CB-53-A | 0.2-0.5 | 53 | 40 | 190 | 30 | 500 | |
FY-XL-CB-53-B. | 0.2-0.5 | 53 | 45 | 170 | 25 | 510 | |
FY-XL-CB-53-C | 0.2-0.5 | 53 | 50 | 180 | 32 | 640 | |
FY-XL-CB-53-D | 0.2-0.5 | 53 | 50 | 200 | 30 | 630 | |
FY-XL-CB-53-C | 0.2-0.5 | 53 | 40 | 235 | 32 | 500 | |
FY-XL-CB-57-A | 0.2-0.5 | 57 | 40 | 190 | 32 | 605 | |
FY-XL-CB-57-B | 0.2-0.5 | 57 | 45 | 190 | 32 | 630 | |
FY-XL-CB-57-C | 0.2-0.5 | 57 | 50 | 200 | 32 | 780 |
Opmerking:
1Een mondstuk met een rubberen pak, hetzelfde materiaal en twee dunne moeren.
2. Verkrijgbaar in klantontwerp voor geperforeerde platen.
3We kunnen produceren volgens de eisen van de klant.
Materiaal: 304,321,316316L, 904L, Hastalloy B en C, enz.
Profieldraad | ||||||||
Breedte ((mm) | 1.00 | 1.50 | 1.50 | 2.00 | 2.30 | 2.50 | 3.00 | 3.05 |
Hoogte ((mm) | 2.00 | 2.00 | 2.50 | 3.80 | 3.50 | 4.00 | 4.60 | 6.35 |
Ondersteuningsstaaf | ![]() Ronde |
|||||
Breedte ((mm) | 1.80 | 2.00 | 2.50 | 3.00 | 3.00 | Ø2,5-Ø6 mm |
Hoogte ((mm) | 2.50 | 3.00 | 4.00 | 4.60 | 6.00 | - Ik heb het niet. |
Specificatie | Detail |
---|---|
Materiaal | Roestvrij staal 304, 316L, 321, Hastelloy B, C, enz. |
Buitendeursdiameter | 38mm, 45mm, 53mm, 57mm, 70mm, 82mm |
Grootte van de slot | 0.2 mm-0.5 mm (± 0,03 mm tolerantie) |
Type | Vrouwelijke draad (G3/4", G1"), mannelijke draad (M24 of M32), zonder draad, lange handgreep, enkele snelheid, dubbele snelheid, enz. |
Lange | 30 mm, 45 mm, 50 mm, 100 mm, 130 mm, 150 mm of aangepaste lengtes |
