Productdetails:
|
naam: | Niet-verstopt roestvrij staal wedge draad filter scherm waterverdeling strainer buis | Materiaal: | van roestvrij staal (AISI 304, 316, 316L,205,201...), duplex roestvrij staal 2205, enz. |
---|---|---|---|
Wijndraad: | 1.5x2mm | Stroomtype: | Van binnenuit aan buitenkant |

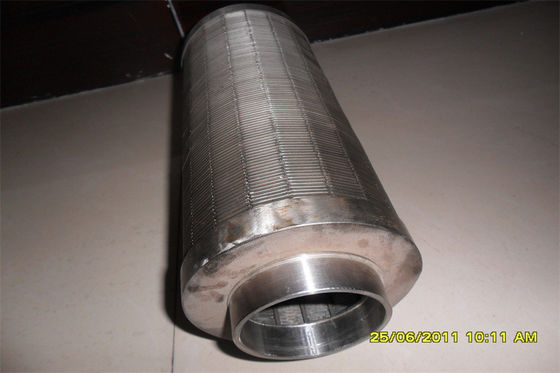

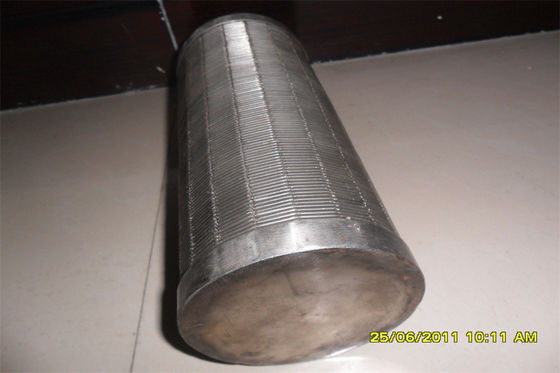

Eindverbinding: | gesoldeerde ring, gegraven en blind plaat | Gap: | 0.25mm |
Voordeel: | geen magnetische, gemakkelijk te installeren, lange levensduur | Toepassingstype: | Afscheidings-, filter-, mineraal-, gas/olie/vloeistoffiltratie, industrie |
Markeren: | Niet Belemmerend het Scherm van de Roestvrij staalfilter,Het Scherm van de het Roestvrije staalfilter van de waterafdeling,De Zeef van de de Wigdraad van de waterafdeling |

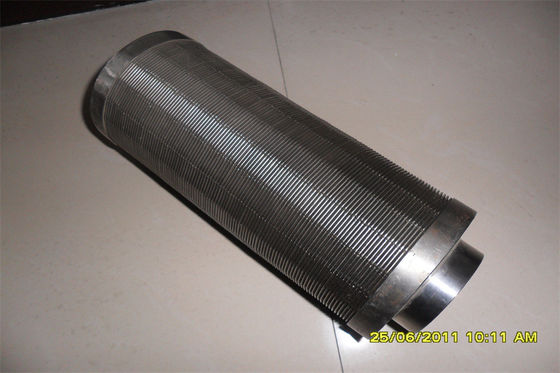

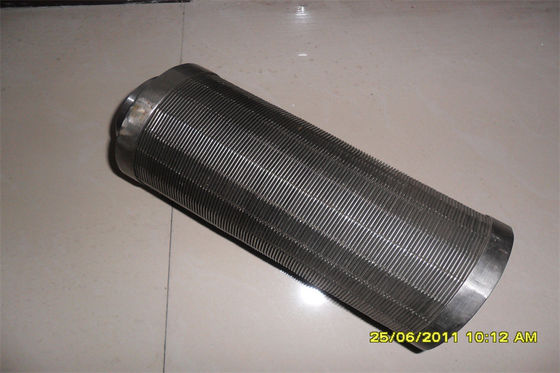

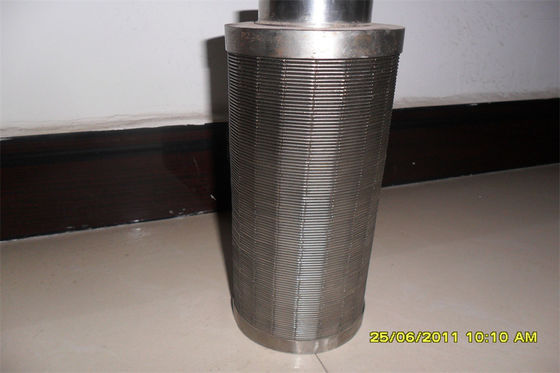

Niet verstoptStainless Steel Wedge Wire Filter ScreenWater Division Strainer Pipe
Vloeibare draad/draad van roestvrij staal,Johnson-scherm,waterput-scherm/staafdraad op basis van draad,schermpijp,scherm met omgekeerde wig,schermnozel/water- en gasfilter,zeefplaat, slotnet, ARC-scherm, kop- en knoopzijde en knoop radial zijde, enz.
Hoofdproducten:
Roestvrij staal filter scherm ook wel Johnson wig draad scherm genoemd, wig draad scherm is gemaakt van V-vorm profiel draad en longitudinale steun stokken.Elk kruispunt van deze draden is gesweisd met fusie waardoor het een stevige constructie en goede mechanische eigenschappen heeftDe profieldraad en de steunstaaf kunnen axiale draad of radiale draad zijn. Het omvat voornamelijk interne filtratie, externe richtingsfiltratie.we kunnen de stroomrichting en de vorm ontwerpen om aan de toepassingsvereisten te voldoenWat meer is, kunnen we het wig draad filter element zoals filter buis, filter mand op basis van de klanten vereisten aangepast.
Kenmerken vanFilterscherm van roestvrij staal, spuitpijp
1Metalen constructies.
2Uitstekend rond.
3- Geweldig stroomgebied.
4Hoog mechanisch draagvermogen.
5Hoogprecisie slotbreedte.
6- Druk- en temperatuurweerstand.
7Anti-corrosie, anti-veroudering.
8Veilig, betrouwbaar.
9Milieuvriendelijk.
10Eenvoudige installatie.
11- Lange diensttijd.
Filterscherm van roestvrij staal, spuitpijpKenmerkend:
1- Veiligheid van voedsel en drinkwater.
2Chemische stabiliteit
3. weerstand tegen corrosie en slijtage
4. Hoge sterkte en stijfheid
5. Lange werktijd
6Makkelijk te wassen en schoon te maken.
7Bespaar tijd en geld.
8Het nummer van het filiaal is aangepast.
Regelmatige specificatie vanFilterscherm van roestvrij staal, spuitpijp
afmetingen (inch) |
Overdosis (mm) |
slot (mm) |
Lange (m) |
Tenslile sterkte |
instorting Sterkte |
wikkeldraad (Breedte x hoogte:mm) |
steunstaaf Ronde draad (mm) |
3 1/2 | 88.9 | 1 | 2.9 | > 22 | 10.2 | 2.3x3.5 | 3.0MMx22 |
4 1/2 | 114.3 | 1 | 2.9 | > 28 | 11.5 | 2.3x3.5 | 3.0MM × 22 |
6-5/8 | 168.3 | 0.75 | 5.8 | > 40 | 12.8 | 2.3x3.5 | 3.8mm×32 |
6-5/8 | 168.3 | 1 | 5.8 | >33 | 12.8 | 2.3x3.5 | 3.8mm×32 |
6-5/8 | 168.3 | 0.63 | 5.8 | > 83 | 45 | 3.0x6.0 | 5.OMM×32 |
8-5/8 | 219.1 | 1 | 5.8 | > 34 | 21.9 | 2.3x3.5 | 3.8mmx48 |
8-5/8 | 219.1 | 1 | 5.8 | > 50 | 38.2 | 3.0x4.6 | 4.0MMx48 |
8-5/8 | 219.1 | 1 | 5.8 | > 60 | 46 | 3.05x6.35 | 5.0MMx48 |
10-3/4 | 273.1 | 0.75 | 5.8 | > 50 | 9 | 2.5xVier.0 | 3.8mm×55 |
10-3/4 | 273.1 | 1 | 5.8 | > 60 | 39.5 | 3.0x4.6 | 4.5MMx55 |
10-3/4 | 273.1 | 1 | 5.8 | > 100 | 48 | 3.2x6.0 | 5.0MM×55 |
12-3/4 | 323.9 | 1 | 5.8 | > 120 | 37.2 | 3.0x6.0 | 4.0MMx56 |
14 | 355.6 | 1 | 2.9 | > 80 | 37.8 | 3.0x5.0 | 4.0MMx59 |
16 | 426 | 1 | 2.9 | > 80 | 37.5 | 3.0 x 5.0 | 4.OMM×64 |
Het voordeel vanFilterscherm van roestvrij staal, spuitpijp
1. Op maat gemaakte vorm en slot: kan voldoen aan de speciale behoeften
2Precisiefiltratie
3. Optimale prestaties met hoge doorstroming
4Het roestvrij staal is bestand tegen corrosie en slijtage.
5. Ideaal voor hoge temperatuur en hoge druk
De gebruiksvoorwaarden:
De kenmerken van de wedge wire-schermbuis maken het een aantrekkelijke oplossing voor het scheiden van vaste stoffen van vloeistoffen, het vasthouden van media, het filteren, het afmeten, het ontwateren, het verzamelen en het verspreiden.

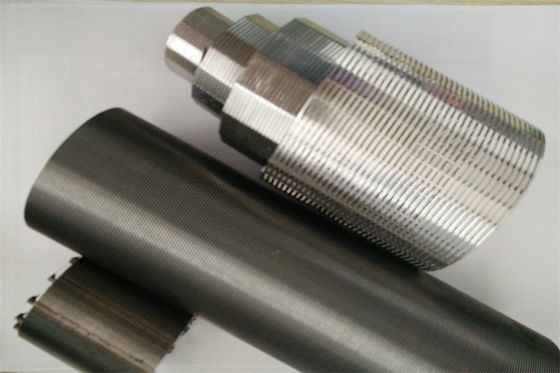

V Informatie over profiel van draden en steunstaven
De ontwikkeling van gelaste wigdraad omvat twee elementen.
De profieldraad en de steunstaaf worden bij elk kruispunt van de kabel en de steunstaaf in één gesmolten.
Profieldraad | ||||||||
Breedte ((mm) | 1.00 | 1.50 | 1.50 | 2.00 | 2.30 | 2.50 | 3.00 | 3.05 |
Hoogte ((mm) | 2.00 | 2.00 | 2.50 | 3.80 | 3.50 | 4.00 | 4.60 | 6.35 |
Ondersteuningsstaaf | ![]() Ronde |
|||||
Breedte ((mm) | 1.80 | 2.00 | 2.50 | 3.00 | 3.00 | Ø2,5-Ø6 mm |
Hoogte ((mm) | 2.50 | 3.00 | 4.00 | 4.60 | 6.00 | - Ik heb het niet. |
Toepassing: Filterscherm van roestvrij staal, spuitpijp
1Zware olie, zand olie, lichte olie, SAGD, CBM, bitumen, thermische
2. waterinspuiting, bi-modaal zand, carbonaten, dunne lonen
3Horizontale, verticale, afgewijde olie- en gas- en waterputten
OEM-service:
Vertel ons de specificatie van het draadscherm dat u nodig heeft, en we zullen u helpen om de hoogwaardige producten te verwerken.
AanpassingsbereikAnti-corrosie waterput zandfilter, Slijmdraad schermbuis:
Filterbuismateriaal: voornamelijk roestvrij staal, gegalvaniseerd koolstofstaal, koolstofstaal spuitstof of ander materiaal volgens de eisen van de klant.
Afstand: 0,1 mm-15 mm, willekeurig geselecteerde schermgrootte om aan verschillende constructievereisten te voldoen.
Diameter: 2 " 3 " 4 " 5 " 6 " 8 " 10 " 12 " 14 " 16 " 20 " 29 mm - 1000 mm.
Lange: 2,9 M, 5,85 M. Tot 6 M.
Verbindingsvorm: groefverbinding/sweisringverbinding of draadverbinding.
Pakket vanFilterscherm van roestvrij staal, spuitpijp :
Verpakking van plastic bubbelzakken
Doorzichtige plastic zak binnen, geweven zak buiten
Houten doos
Paletten
