Productdetails:
|
Filternaam: | 10" waterput Johnson filter gelast V draad schermpijp | Materiaal: | Roestvrij staal 304L, 304 316L 321. |
---|---|---|---|
Standaardlengte: | 10 voet, 20 voet. | Diameter Maat: | 10", 10-3/4", 273 mm. |
V-draad: | 3x4,6 mm | Gebruik: | In water- of oliebronnen |
Gezamenlijk type: | Gelaste ringen | Markering: | roestvrij staal v draadroos; johnson filter wig draadroos; gelast wig draadroos |
Markeren: | De gelaste V-Filter van het Draadscherm,Gap 0.5mm het Scherm van de Waterfilter,V Johnson Screen Pipe |

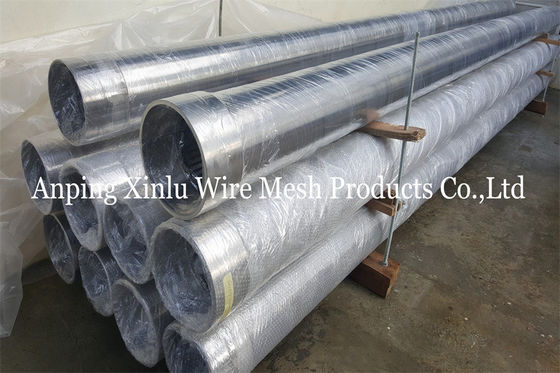

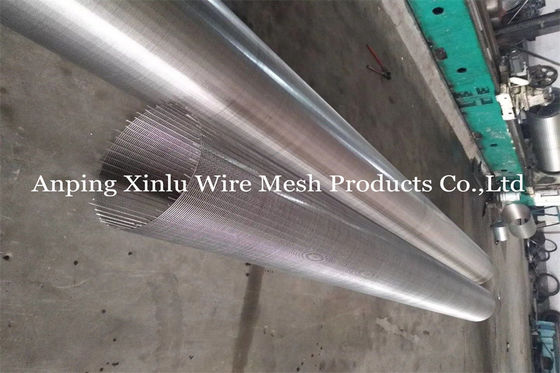

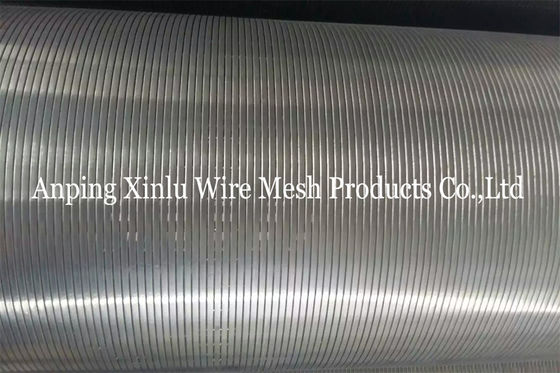

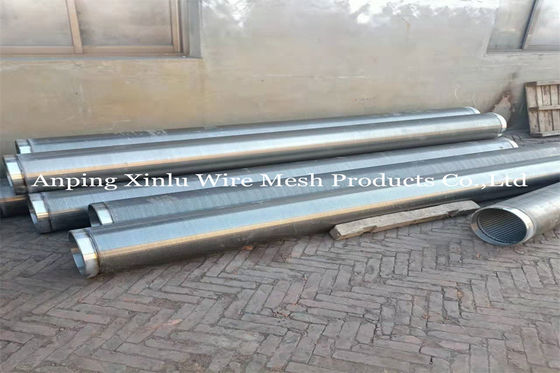

Johnson Filter Welded Wedge Wire Screen Pipe, ook wel bekend als V-draad scherm buis, wordt vervaardigd door het wikkelen van draad helicaal rond steunstukken die met weerstand met elkaar zijn gelast.Onze Johnson filter gelast wig draad scherm buizen zijn vervaardigd naar een verscheidenheid van vormenHet resultaat is een zeer sterk product met een glad oppervlak dat tegen verstoptheid bestand is.Dit maakt wigdraadproducten ideaal voor een breed scala aan toepassingen, met inbegrip van screening, filtering,
Kosteneffectief
Gebouwd van topmaterialen, wat resulteert in een kwalitatief hoogwaardige en kosteneffectieve oplossing.
Geen bewegende onderdelen
Krijg betrouwbaarheid met weinig onderhoud omdat er geen slijtage is.
Hoogprecise maten
We bieden ontwerp, engineering en productie om de precisie te garanderen die u nodig heeft in de grootte van het paneel, de grootte van het open gebied, de grootte en vorm van de draad, en meer.
Hoge mechanische sterkte, lichte constructie
Er zijn wedge draad schermen ontwikkeld om uitstekende sterkte te bieden met een minimale massa.
Uitstekende filtratieprestaties
Wedge draad schermen zijn een industriestandaard voor filtratie, verzameling, retentie, ontwatering en meer.
Minimale verstopping
Precieze constructie en aangepaste draadvormen betekenen dat wig-schermen een hoge prestatie bieden met minimale behoefte om het scherm te verwijderen vanwege verstoptheid.
Maximale doorstroming
Precieze open oppervlaktefabricage zorgt voor een maximale doorstroming en bereikt tegelijkertijd de vereiste filtratiespecificaties.
met een breedte van niet meer dan 50 mm
Klemdraadschermen zijn geschikt voor een breed scala aan omgevingen en temperaturen.
Lang leven
Duurzame, hoogwaardige materialen zorgen ervoor dat uw investering jarenlang resultaten oplevert.
Naam:Johnson-scherm, waterdraad-scherm, waterput-scherm, draad warp-scherm, wedge draad-scherm, screen tube, slot tube, wond-scherm, continu slot screen filter, sand control screen, wedge draad-scherm pijp,Olie-scherm. | |||||||
Materiaal:Roestvrij staal 304,316L,Niet-magnetisch roestvrij staal, laagkoolstof gegalvaniseerd,904L,duplexstaal enz. | |||||||
Diameter:Van 29-1300 mm (normale diameter in onderstaande tabel) | |||||||
Slot:Van 0,1-100 mm (normale slot 0,5 mm, 0,63 mm, 0,75 mm, 1,0 mm, 1,5 mm, zie onderstaande tabel) | |||||||
Lange:Van 100-6000 mm (normale lengte is 2,9 m en 5,8 m, naar gelang van de container) | |||||||
Draad van wikkel:2 × 3,5 mm,2.2*3,5 mm,2.2*4,5mm, 3*4,6mm, 3*5mm, 3*6mm, 3*6,5mm3.2 × 6 mm, 4 × 7 mm, enz. | |||||||
Steunstaaf:Ø3.0-ø6.0 mm ronde draad, kan ook Vee-vormige draad zijn. | |||||||

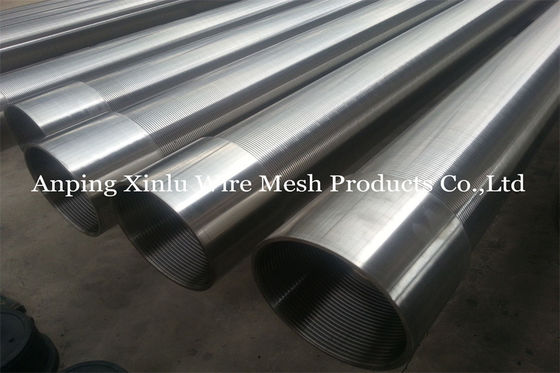

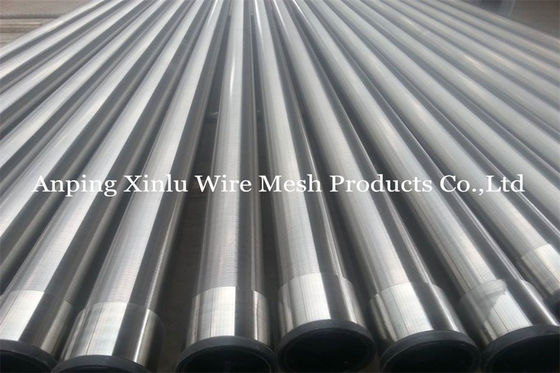

Einde:Geweldde ringen/gewoon geslepen uiteinden, mannelijke/vrouwelijke draad, flenzen, enz. | |||||||
Gebruik:Waterputten, afvalwaterzuivering, watervoorzieningssystemen, kolen en mijnen, voedselverwerkers en drankschermen, Milieubescherming, raffinage en petrochemie, architectuur en bouw enz. |
Grootte (Inch) |
Overdosis (mm) |
Sluiting (mm) |
Lange (m) |
Tenslie Sterkte |
Kracht bij instorting |
Wikkeldraad Ve-vormigdraad(mm) |
Steunstaaf Ronde draad(mm) |
3 1/2 | 88.9 | 1.0 | 2.9 | > 22 | 10.2 | 2.2x3.5 (breedtexhoogte) | ø3.8MM×22 |
4 1/2 | 114.3 | 1.0 | 2.9 | > 28 | 11.5 |
2.2x3.5 (WxH) |
ø3.8MM×22 |
6-5/8 | 168.3 | 0.75 | 5.8 | > 40 | 12.8 |
2.2x3.5 (W x H) |
ø3.8MM×32 |
6-5/8 | 168.3 | 1.0 | 5.8 | >33 | 12.8 |
2.2x3.5 (W x H) |
ø3.8MM×32 |
6-5/8 | 168.3 | 0.63 | 5.8 | > 83 | 45 |
3.2x6.0 (W x H) |
ø6.0MM×32 |
8-5/8 | 219.1 | 1.0 | 5.8 | > 34 | 21.9 |
2.3x3.5 (W x H) |
ø3.8MM×48 |
8-5/8 | 219.1 | 1.0 | 5.8 | > 50 | 38.2 |
3.0x5.0 (W x H) |
ø4.0MM×48 |
8-5/8 | 219.1 | 1.0 | 5.8 | > 60 | 46 |
3.2x6.0 (W x H) |
ø5.0MM×48 |
10-3/4 | 273.1 | 0.75 | 5.8 | > 50 | 32.9 |
2.2x3.5 (W x H) |
ø4.0MM×55 |
10-3/4 | 273.1 | 1.0 | 5.8 | > 60 | 39.5 |
3.0x4.6 (W x H) |
ø4.8MM×55 |
10-3/4 | 273.1 | 1.0 | 5.8 | > 100 | 48 |
3.2x6.0 (W x H) |
ø5.0MM×55 |
12-3/4 | 323.9 | 1.0 | 5.8 | > 120 | 37.2 |
3.0x5.0 (W x H) |
ø4.0MM×56 |
14 | 355.6 | 1.0 | 2.9 | > 80 | 37.8 |
3.0x5.0 (W x H) |
ø4.0MM×59 |
16 | 426 | 1.0 | 2.9 | > 80 | 37.5 |
3.0x5.0 (W x H) |
ø4.0MM×54 |
Product Tags:roestvrij staal v draad schermpijp; johnson filter wig draad schermpijp; gelast wig draad schermpijp
