Productdetails:
|
Een andere naam.: | Johnson Wedge Draadwaterfilterbuis | Materiaal: | ss304, AISI304, SUS304 |
---|---|---|---|
Oppervlaktebehandeling: | Het elektrolytische oppoetsen | Eindverbinding: | API STC |
Diameter: | 114.3mm, 4 1/2" | Sluiting: | 0.5mm, 0.75mm, 1.0mm, 1.5mm, 2mm |
V-draad: | 2.3x3.5 mm | Steundraad: | 3.0 mm |
Lange: | 3.048m (10ft) | Eindverbindingen: | Gelaste ringen |
Gebruik: | Afvalwaterzuivering, waterputfilter | Kenmerken: | Niet-verstopt, anti-corrosie |
Producten Tags: | 114 mm wigdraadfilter; 4-1/2 "Wastewaterbehandeling wigdraadfilter; ss304 wigdraadfilter | ||
Markeren: | Johnson Screen Filter Tube,De Filterbuis van de waterzuiveringsinstallatiewig,Pijp 114mm OD van de wigdraad |

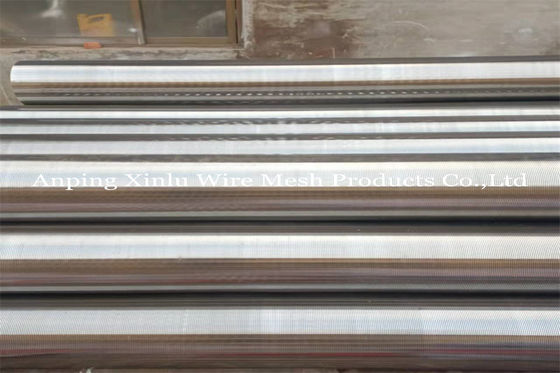

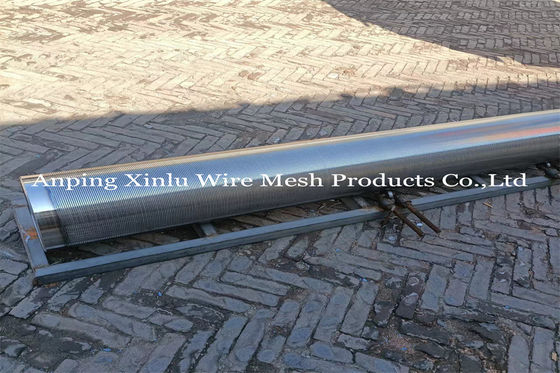

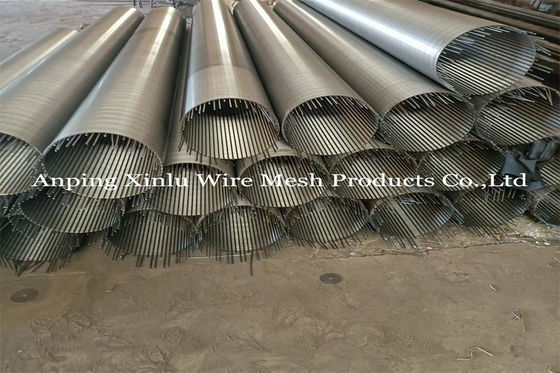

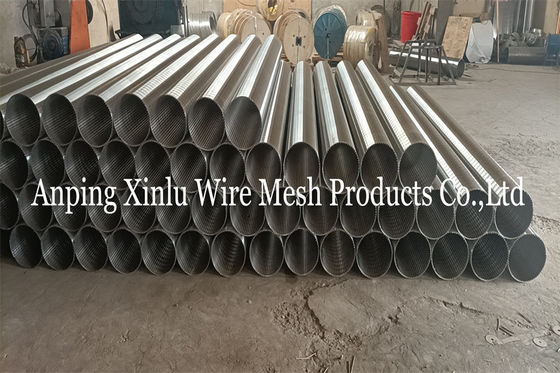

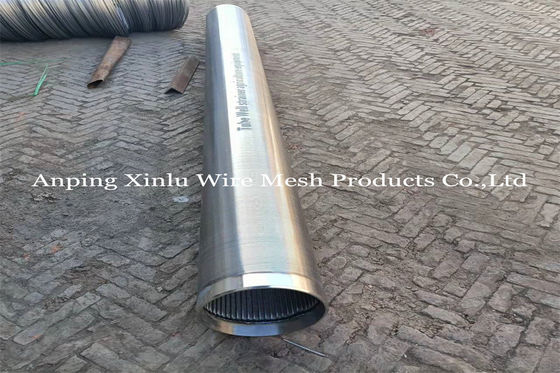

114 mm buitendiameter Veevormige wigdraadfilterbuis voor afvalwaterzuivering
Wedge Wire Screen Series Productienaam:
wedge wire screens, v-vormige wire gelaste roestvrijstalen waterput screens, koolstofarme gegalvaniseerde waterput screen, Johnson screen tube, johnson screen pipe, johnson well screen,Johnson draadscherm, johnson filter scherm, johnson v draad scherm,v draad slot buis, draad omwikkeld scherm buis, olie put scherm, ontwatering goed scherm, perfecte rondeheid scherm buis, profiel draad scherm buis,met een breedte van niet meer dan 50 mm, spiraalvormige schermbuis, schermcilinders, staafgebaseerde continue slotscherm, zandrolputscherm, draadrolpijp, filterelementen van roestvrij staal, wigdraadrolscherm,van roestvrij staal
1Materiaal: 316L, of op maat, roestvrij staal 304, niet-magnetisch SS, laag koolstof gegalvaniseerd, duplex staal enz.
2Diameter: 25-2000 mm (op maat)
3. slot: min 0,05 mm
4Lange: 100-6000 mm
5. Stroomtype: FITO, FOTI
6Einde:
gesoldeerde ringen/eenvoudig geslepen uiteinden;
Mannelijke/vrouwelijke draadkoppeling: API STC, PT NPT, BSP, G;
Flanke.
Gesloten.
Open eindjes enzovoort.
7Gebruik: Pompfilter, motorfilter, waterput, afvalwaterzuivering, watervoorzieningssystemen, kolen en mijnen, voedselverwerkers en drankschermen, milieubescherming, raffinage en petrochemie,Architectuur & bouw enz..
Afmetingen van het filter voor wedge wire screen:
Wedge Wire Screen Filter: | ||
Specificatie (profieldraad): |
Breedte ((mm): 1,0,1.2, 1.5, 2.0, 2.2, 3.0, 3.2 enz. Hoogte ((mm): 2.0, 3.0, 4.6, 5.0, 6,0 enz. |
|
Specificatie (steunstaven): |
Breedte ((mm): 2.0, 3.0,4.0 enz. Hoogte ((mm): 3.0, 4.6, 5.0, 6.0, 7,0 enz. Ook kan ronde draad zijn: van ø2,50 mm tot ø6,0 mm |
|
Opmerking: andere draden en staven op aanvraag | ||
Grootte van het slot |
0.10, 0.15, 0.20, 0.25, 0,30...... 1000 mm ook op verzoek bereikt. |
|
Materiaal: | roestvrij staal 304, 304L, 316L,321, enz. | |
Lange | Tot 6 meter | |
Diameter | 29-1300 mm | |
Eind van het scherm | Plain geslepen uiteinden, met een draad van man of vrouw, flenzen, close-up, enz. | |
Andere maten zijn op aanvraag beschikbaar. | ||
Voordeel
|
Verminderen van het energieverbruik en verhogen van de waterstroom. Verminderen van de erosie van de toegangsoppervlakken en verhogen van de levensduur van de put. Een gelijkmatige en efficiënte ontwikkeling van de put mogelijk maken. Vermindering van de potentiële schade aan de pomp en de daaropvolgende onderhoudskosten |
afmetingen (inch) |
Overdosis (mm) |
slot (mm) |
Lange (m) |
Tensile sterkte |
instorting Sterkte |
wikkeldraad (Breedte x hoogte: mm) |
steunstaaf Ronde draad (mm) |
3 1/2 | 88.9 | 1 | 2.9 | > 22 | 10.2 | 2.3 x 3.5 | 3.0MMx22 |
4 1/2 | 114.3 | 1 | 2.9 | > 28 | 11.5 | 2.3 x 3.5 | 3.0MM × 22 |
6-5/8 | 168.3 | 0.75 | 5.8 | > 40 | 12.8 | 2.3 x 3.5 | 3.8mm×32 |
6-5/8 | 168.3 | 1 | 5.8 | >33 | 12.8 | 2.3 x 3.5 | 3.8mm×32 |
6-5/8 | 168.3 | 0.63 | 5.8 | > 83 | 45 | 3.0 x 6.0 | 5.OMM×32 |
8-5/8 | 219.1 | 1 | 5.8 | > 34 | 21.9 | 2.3 x 3.5 | 3.8mmx48 |
8-5/8 | 219.1 | 1 | 5.8 | > 50 | 38.2 | 3.0 x 4.6 | 4.0MMx48 |
8-5/8 | 219.1 | 1 | 5.8 | > 60 | 46 | 3.05 x 6.35 | 5.0MMx48 |
10-3/4 | 273.1 | 0.75 | 5.8 | > 50 | 9 | 2.5 x 4.0 | 3.8mm×55 |
10-3/4 | 273.1 | 1 | 5.8 | > 60 | 39.5 | 3.0 x 4.6 | 4.5MMx55 |
10-3/4 | 273.1 | 1 | 5.8 | > 100 | 48 | 3.2 x 6.0 | 5.0MM×55 |
12-3/4 | 323.9 | 1 | 5.8 | > 120 | 37.2 | 3.0 x 6.0 | 4.0MMx56 |
14 | 355.6 | 1 | 2.9 | > 80 | 37.8 | 3.0 x 5.0 | 4.0MMx59 |
16 | 426 | 1 | 2.9 | > 80 | 37.5 | 3.0 x 5.0 | 4.OMM×64 |
Profieldraad | ||||||||
Breedte ((mm) | 1.00 | 1.50 | 1.50 | 2.00 | 2.30 | 2.50 | 3.00 | 3.05 |
Hoogte ((mm) | 2.00 | 2.00 | 2.50 | 3.80 | 3.50 | 4.00 | 4.60 | 6.35 |
Ondersteuningsstaaf | Ronde | |||||
Breedte ((mm) | 1.80 | 2.00 | 2.50 | 3.00 | 3.00 | Ø2,5-Ø6 mm |
Hoogte ((mm) | 2.50 | 3.00 | 4.00 | 4.60 | 6.00 | - Ik heb het niet. |
Grondwater
Pompfilter
Motorfilter
Ontwatering
Grondwater
Afvalwaterzuivering
Waterput & Olieput

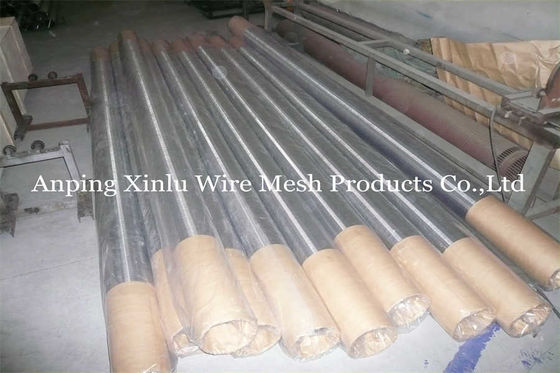

Verpakking:Roestvrij staal wedge draad strainer pijp
Verpakking van plastic bubbelzakken
Doorzichtige plastic zak binnen, geweven zak buiten
Houten doos
Paletten
1We zijn de professionele fabrikant.
2We kunnen u de beste kwaliteit producten met een concurrerende prijs.
3Professionele verkoopteams kunnen u binnen 24 uur feedback geven.
4We bieden 12 maanden uitstekende after-sale service.
5We bieden een maatwerk.
6Onze dienst is 24 uur per dag en 7 dagen per week beschikbaar.
Product Tags: 114 mm wigdraadfilter; 4-1/2 "Waterzuivering wigdraadfilter; ss304 wigdraadfilter, 4" waterfilterbuis
