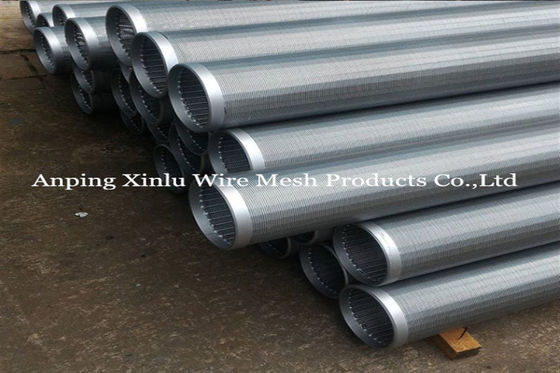

168x5.8m V-vormige slot Johnson Wrapped Wire Welded Screen Pipes joints fitted with bevel plain ends
Xinlu Water Well Screen, ook wel screenpipe, screen tube, wire wrap screen, filter element genoemd, is gelast door externe omtrekdraad en axiale interne steunstangen.
Profieldraad: V-draad, driehoekdraad, trapeziodraad
Steundraad: wigdraad, trapeziumdraad of ronde draad
Materiaal: roestvrijstalen draad, duplex roestvrijstalen draad, koolstofarme staaldraad,Hastelloy
Maximale diameter 2 m
Maximale lengte 20 voet
Min Slot 50 micron
Volledig lassen Eindverbinding: gelaste ringen, flens, draad, enz.
Werktijden: 24 uur per dag, 7 dagen per week.
Schermbuizen: the screen pipes are of the continuous v-shaped slot screen Johnson type of the non-clogging wrapped wire welded over a longitudinal rod base and manufactured from galvanize and joints fitted with bevel plain ends to facilitate screen length 5.8 m, de schermoppervlakte moet worden bepaald op basis van de gegevens van de analyse van het waterdichtingszeef, maar voornamelijk van 0,76 en 1,0 mm.De schermgrootte van de buitendiameter van 168 mm en instortingsdruk 50 bar voor diepe putten (meer dan 200 m), en 25 bar voor ondiepe putten van minder dan 200 m.
V Draad omwikkeld waterdraad strainer schermpijp Toepassing:
Het product is vooral geschikt voor was olie, asfalt, diesel, bier en hoge viscositeit olie.
Het wordt veel gebruikt in de elektriciteitsindustrie, aardgasput, petrochemische industrie, chemische industrie, mijnbouw, papierproductie, milieubescherming, metallurgie, voedsel, zandbestrijding,Groffiltratie en fijnfiltratie voor waterbehandeling.
V Draadgewikkelde waterdraadstrooischermen
- Materiaal: roestvrijstalen draad of gegalvaniseerd draad.
- Oppervlakprofiel: driehoekige draad.
- Steunprofiel: driehoekige draad, ronde staaf en wigdraad.
- Grootte van de slot: 0,05 mm - 35 mm.Normale slot: 0,5 mm, 0,63 mm, 0,75 mm, 1,0 mm, 1,5 mm, 2,0 mm
- Cylinderdiameter: 10 mm - 1200 mm Normale diameter: 2", 3", 4", 6", 8", 10", 12", 14", 16", 20"
- Lange: tot 6 m. Normale lengte:2.9m en 5.8m om in de container te passen.
- Maximale instortingssterkte: 150 bar.
- Maximale treksterkte: 40 ton.
- Verbindingstype: gesoldeerde ringen; mannelijke/vrouwelijke draadkoppeling.
- Draad Grootte: 2.2x3.0mm, 2.3x3.5mm, 2.5x4mm, 3x4.6mm, 3x5mm, 3.2x6mm, 4x7mm etc. Ook kunnen andere maten als uw verzoek.
- Grootte van de steunstaven: ø2,8 mm, ø3,0 mm, ø3,2 mm, ø3,5 mm, ø3,8 mm, ø4,0 mm, ø4,2 mm, ø4,5 mm, ø4,8 mm, ø5,0 mm, ø6,0 mm of andere.
-
V Draadgewikkelde schermpijp Specificatie:
|
Grootte
(inch)
|
Overdosis
(mm)
|
Sluiting
(mm)
|
Lange
(m)
|
Tensile
Sterkte
|
Kracht bij instorting |
Wikkeldraad
Draad in de vorm van een rund ((mm)
(breedte x hoogte)
|
Steunstaaf
Ronde draad ((mm)
|
| 3 1/2 |
88.9 |
1.0 |
2.9 |
> 22 |
10.2 |
2.2x3,5 mm |
ø3.8MM×22 |
| 4 1/2 |
114.3 |
1.0 |
2.9 |
> 28 |
11.5 |
2.2x3,5 mm |
ø3.8MM×22 |
| 6-5/8 |
168.3 |
0.75 |
5.8 |
> 40 |
12.8 |
2.2x3,5 mm |
ø3.8MM×32 |
| 6-5/8 |
168.3 |
1.0 |
5.8 |
>33 |
12.8 |
2.2x3,5 mm |
ø3.8MM×32 |
| 6-5/8 |
168.3 |
0.63 |
5.8 |
> 83 |
45 |
3.2x6.0 mm |
ø6.0MM×32 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
> 34 |
21.9 |
2.3x3.5 mm |
ø3.8MM×48 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
> 50 |
38.2 |
3.0x5.0 mm |
ø4.0MM×48 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
> 60 |
46 |
3.2x6.0 mm |
ø5.0MM×48 |
| 10-3/4 |
273.1 |
0.75 |
5.8 |
> 50 |
32.9 |
2.2x3,5 mm |
ø4.0MM×55 |
| 10-3/4 |
273.1 |
1.0 |
5.8 |
> 60 |
39.5 |
3.0x4,6 mm |
ø4.8MM×55 |
| 10-3/4 |
273.1 |
1.0 |
5.8 |
> 100 |
48 |
3.2x6.0 mm |
ø5.0MM×55 |
| 12-3/4 |
323.9 |
1.0 |
5.8 |
> 120 |
37.2 |
3.0x5.0 mm |
ø4.0MM×56 |
| 14 |
355.6 |
1.0 |
2.9 |
> 80 |
37.8 |
3.0x5.0 mm |
ø4.0MM×59 |
| 16 |
426 |
1.0 |
2.9 |
> 80 |
37.5 |
3.0x5.0 mm |
ø4.0MM×54 |
Kwaliteitstest van draadgewikkelde schermbuis:
1Als de grondstoffen aankomen in onze fabriek, inspecteren we de chemische component en laden ze dan in ons magazijn.
2Onze inspecteur zal de hele procedure controleren.
3Voordat ze worden verpakt, zal onze verkoopmanager de goederen opnieuw inspecteren met een inspecteur, de goedgekeurde zullen worden gelabeld en verpakt.
4We hebben iemand om de lading in de container te inspecteren om schade te voorkomen tijdens het transport.

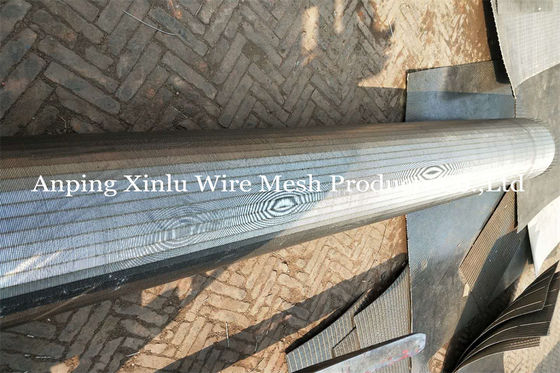

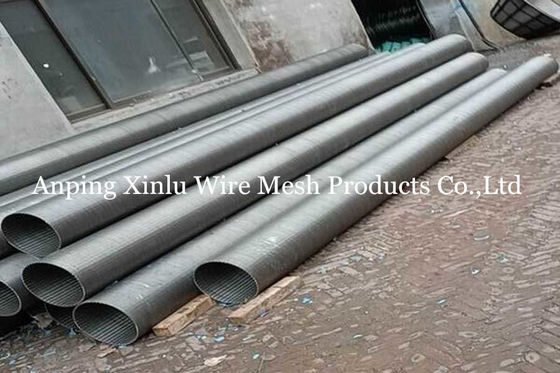

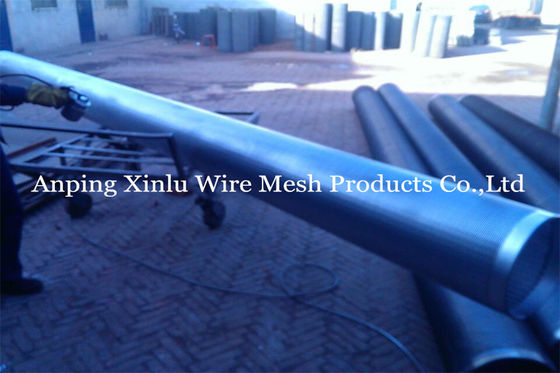

v draadverpakte schermpijpFoto's:

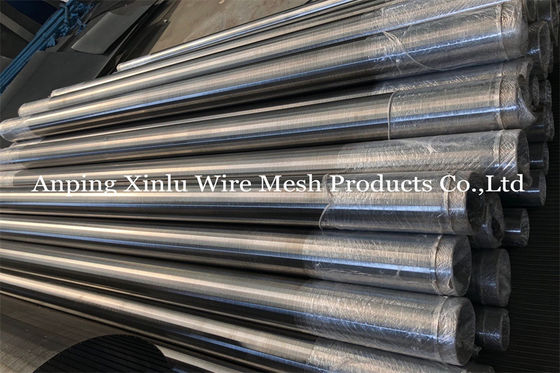

V Draadgewikkelde schermbuispakket
Waarom kiezen jullie ons?
1We zijn de professionele fabrikant.
2We kunnen u de beste kwaliteit producten met een concurrerende prijs.
3Professionele verkoopteams kunnen u binnen 24 uur feedback geven.
4We bieden 12 maanden uitstekende after-sale service.
5We bieden een maatwerk.
6Onze dienst is 24 uur per dag en 7 dagen per week beschikbaar.
