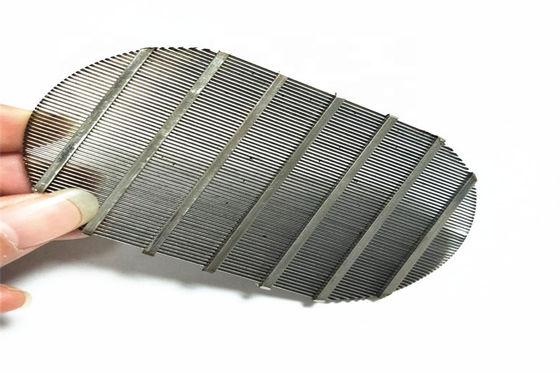

50 Micron Johnson SS316L Wedge Wire statische schermpanelen voor bierfilter
Wedge draad scherm paneel, vlakke v draad paneel, Johnson scherm plaat, profiel draad scherm paneel, seive buig scherm, statisch scherm, wedge draad rooster, draaggrillen
Wedge Wire Static Screen Panel Snelle details:
1Materiaal: ss316L
2. slot / gat / diafragma: 0,05 mm = 50 micron
3. profiel v draad: 1x2mm
4. draad: 2x3 mm
5Gewicht: ongeveer 8 kg/m2

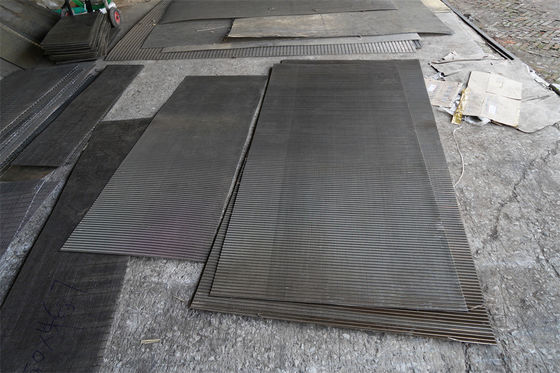

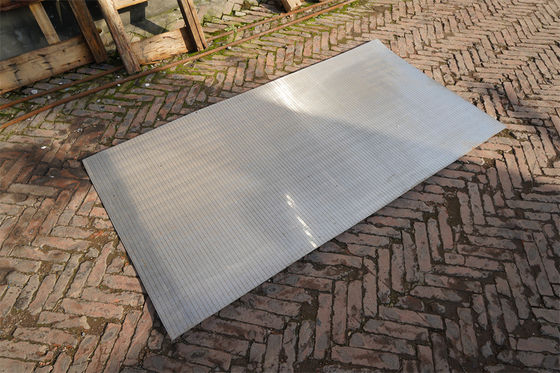

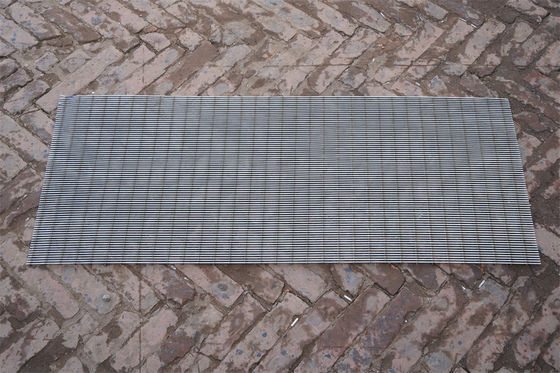

Wikkeldraad-schermpanelen worden vervaardigd door profieldraadjes te lassen om staven in een hoek van 90 graden te ondersteunen.Een nauwkeurig slot wordt bereikt door gebruik te maken van moderne lastechniek op profieldraad en draagstavenHet resultaat is een stijve schermconstructie die met een grote weerstand grote belastingen kan weerstaan.
| Wedge Wire Screen Panel |
| Afmeting van het slot (mm) |
0.10, 0.15, 0.20, 0.25, 0,30...... 100 mm ook op aanvraag bereikt. |
| Materiaal |
Roestvrij staal 205, 304, 304L, 316L,321, laag koolstofgehalte, duplex roestvrij staal, enz.) |
| Lange |
Tot 6 meter |
| Breedte |
aangepast |
| Frame |
3x10mm, 5x20mm, op maat |
| Andere maten zijn op aanvraag beschikbaar. |
|
Voordeel
|
Verminderen van het energieverbruik en verhogen van de waterstroom.
Verminderen van de erosie van de toegangsoppervlakken en verhogen van de levensduur van de put.
Een gelijkmatige en efficiënte ontwikkeling van de put mogelijk maken.
Verminder aanzienlijk potentiële pompschade en daaropvolgende onderhoudskosten.
|
Innovatieve technologische oplossingen:
+ om de kwaliteit van het lassen te controleren.
+ om verschillende profieldraden in één scherm te gebruiken.
+ om verschillende slotgroottes in één scherm te ontwerpen
+ verschillende steunstaven in één scherm ontwerpen
+ om verschillende afstanden tussen steunpunten in één scherm te ontwerpen
+ om een hogere vlakheid van zeven te verkrijgen
(geen golvende draad tussen de dragerstaven)
+ slot: ≥ 0,025 mm
+ Maximale afmeting: 3500 × 4000 mm
Profieldraad van wigdraad schermpaneel
| Profieldraad |
Breedte |
Hoogte |
Materiaal |
| 10SR |
0.75mm |
1.5 mm |
304 316 316 L, enz. |
| 12SR |
1.0 mm |
2.0 mm |
304 316 316 L, enz. |
| 18SR |
1.5 mm |
2.9 mm |
304 316 316 L, enz. |
- Ik weet het niet.
Ondersteuningsdraad van wedge draad scherm paneel
| Profieldraad |
Breedte |
Hoogte |
Materiaal |
| Q22 |
2.0 mm |
2.3 mm |
304 316 316 L, enz. |
| Q25 |
2.0 mm |
3.0 mm |
304 316 316 L, enz.
|

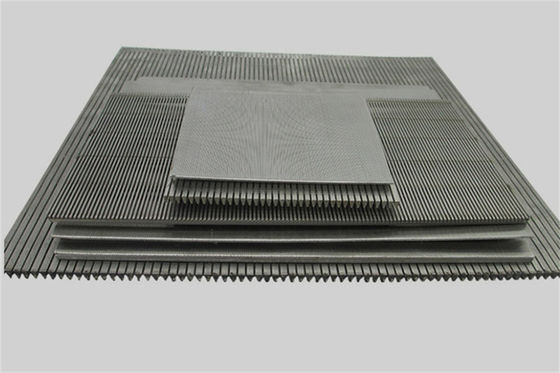

WEDGE WIRE SCREEN PANELSTRUCTURE
Technische parameters
Oppervlakteprofiel: het v-vormige profiel vermindert het risico op het verstoppen van het scherm als gevolg van het vastleggen van deeltjesHet gebruik van een andere methode is echter niet toegestaan.
Ondersteuningsprofiel: Het ondersteuningsprofiel van de wig draad scherm kan driehoekige draden, vlakke staven en wig draden om sterk te bieden
Wedge Wire ScreenPanel VOORDELEN
Vlak oppervlak
Uitstekende filterprestaties
Precieze afstand tussen dragende profielen
Lasproductieproces voor een solide en stevige structuur
Goed mechanisch vermogen
Hoge sterkte
Hoog laadvermogen
Corrosie- en roestbestandheid
Temperatuurweerstand
Chemische stabiliteit
Op maat gemaakte wedge draad scherm oplossingen voor uw specifieke filtervraag
de producten voor wigdraden zijn ontworpen om oplossingen te bieden voor een breed scala aan markten over de hele wereld.
We hebben jarenlange ervaring op elk toepassingsgebied.We hebben de productie expertise en flexibiliteit om kwaliteitsmaterialen te leveren voor diverse en veeleisende toepassingen
